ตัวเหนี่ยวนำ (Inductor)

ตัว เหนี่ยวนำเป็นอุปกรณ์อิเล็กทรอนิกส์ที่สำคัญอีกชนิดหนึ่ง โดยมีการใช้งานกับวงจรอิเล็กทรอนิกส์ทั่วไป มีตั้งแต่ขนาดเล็กมาก ๆ ประมาณปลายนิ้วมือจนกระทั่งถึงขนาดใหญ่เท่าห้องปฏิบัติการ ลักษณะของตัวเหนี่ยวนำจะเป็นการนำเอาลวดตัวนำมาพันเรียงกันเป็นขดลวด อาจมีจำนวนรอบไม่กี่รอบจนกระทั่งถึงพันรอบแล้วแต่ค่าความเหนี่ยวนำที่ต้อง การใช้งาน การพันขดลวดของตัวเหนี่ยวนำอาจพันบนแกนชนิดต่าง ๆ หรือเป็นแบบไม่มีแกน (แกนอากาศ) ซึ่งแต่ละแบบก็จะมีคุณสมบัติที่แตกต่างกัน

ตัวเหนี่ยวนำไฟฟ้าประเภทต่างๆ

http://www.legaeng.com/FAQ-by-LEGA-Engineering/

หลักการทำงานของตัวเหนี่ยวนำใช้หลักการสนามแม่เหล็กตัดผ่านขดลวด จะทำให้เกิดการไหลของกระแสไฟฟ้าในขดลวด ซึ่งจะทำให้เกิดการเหนี่ยวนำขึ้น ตัวเหนี่ยวนำแบ่งออกเป็น 2 ชนิดคือ แบบค่าคงที่และแบบปรับค่าได้ ตัวเหนี่ยวนำเรียกอีกอย่างหนึ่งว่า อินดักเตอร์ หรือ คอยล์ (Coil) หรือเรียกย่อ ๆ ว่าตัวแอล (L) หน่วยของการเหนี่ยวนำคือ เฮนรี่ (Henry)

การเรียกชื่อตัวเหนี่ยวนำ

การเรียกชื่อตัวเหนี่ยวนำ เรียกตามโครงสร้างของตัวเหนี่ยวนำ ซื่งโครงสร้างประกอบด้วยขดลวด (Coil) พันรอบแกน (Core) ซึ่งแกนนี้อาจจะเป็นแกนอากาศ, แกนเหล็ก, หรือแกนเฟอร์ไรท์ขึ้นอยู่กับคุณสมบัติของการเหนี่ยวนำไฟฟ้า แบ่งออกได้เป็น

1) ตัวเหนี่ยวนำแกนอากาศ (Air Core Inductor)
2) ตัวเหนี่ยวนำแกนผงเหล็กอัด (Powdered - Iron Core Inductor)
3) ตัวเหนี่ยวนำแกนเฟอร์ไรด์ (Ferrite Core Inductor)
4) ตัวเหนี่ยวนำแกนทอรอยด์ (Toroidal Core Inductor)
5) ตัวเหนี่ยวนำแกนเหล็กแผ่น (Laminated - Iron Core Inductor)

1.1 ตัวเหนี่ยวนำอากาศ

ตัวเหนี่ยวนำแกนอากาศ เป็นตัวเหนี่ยวนำที่แกนหรือฐานรองทำมาจากวัสดุที่เป็นฉนวน เช่น คาร์บอน พลาสติก ไฟเบอร์ และ PVC เป็นต้น หรืออาจพันลอยๆ ไว้โดยไม่มีอะไรรองรับ ตัวเหนี่ยวนำประเภทนี้นิยมนำไปใช้งานกับพวกความถี่สูงๆ หรือความถี่วิทยุ (RF) จึงมักเรียกตัวเหนี่ยวนำประเภทนี้ว่า RF โช้ค ตัวเหนี่ยวนำแกนอากาศเป็นตัวเหนี่ยวนำที่มีค่าความเหนี่ยวนำต่ำ เพราะแกนไม่สามารถช่วยเสริมค่าความเหนี่ยวนำได้ การจะทำให้ค่าความเหนี่ยวนำเพิ่มขึ้นต้องใช้จำนวนรอบในการพันขดลวดเพิ่มขึ้น

1.2 ตัวเหนี่ยวนำแกนผงเหล็ก

ตัวเหนี่ยวนำแกนผงเหล็กอัด เป็นตัวเหนี่ยวนำที่แกนหรือฐานรองรับเส้นลวดทำด้วยผงเหล็กชนิดอัดแน่น โดยนำผงเหล็กผสมกับกาวอัดแน่นเป็นแท่ง ช่วยลดการสูญเสียสัญญาณจากกระแสไหลวน (Eddy Current) ลงได้ สัญญาณส่งผ่านตัวเหนี่ยวนำแกนผงเหล็กอัดได้สูงขึ้น เกิดการสูญเสียสัญญาณภายในตัวเหนี่ยวนำลดลง ใช้งานได้ดีในย่านความถี่สูงๆ มีความเหนี่ยวนำสูงแต่มีขนาดเล็ก

1.3 ตัวเหนี่ยวนำแกนเฟอร์ไรต์

ตัวเหนี่ยวนำแกนเฟอร์ไรต์ เป็นตัวเหนี่ยวนำที่แกนหรือฐานรองรับเส้นลวดทำด้วยเฟอร์ไรต์ ส่วนผสมของเฟอร์ไรต์มีความแตกต่างกันหลายอย่าง เช่น แมกนีเซียมกับสังกะสี แมกนีเซียมกับแมงกานีส แมกนีเซียมกับทองแดง นิกเกิลกับสังกะสี และแมงกานีสกับสังกะสี เป็นต้น แต่ละชนิดของเฟอร์ไรต์ให้ความเข้มของค่าความเหนี่ยวนำแตกต่างกัน ข้อดีของตัวเหนี่ยวนำแกนเฟอร์ไรต์ คือ สามารถสร้างให้มีรูปร่างลักษณะต่างๆ ได้ ใช้งานได้ดีทั้งความถี่ต่ำ และความถี่สูง

1.4 ตัวเหนี่ยวนำแกนทอรอยต์

ตัวเหนี่ยวนำแกนทอรอยต์ เป็นตัวเหนี่ยวนำที่แกนหรือฐานรองรับเส้นลวดทำด้วยผลเหล็กชนิดอัดแน่น หรือไฟอร์ไรต์ โดยสร้างขึ้นเป็นรูปวงแหวน ขดลวดถูกพันรอบแกนทอรอยต์โดยรอบ ช้อดีของการใช้กนทอรอยต์ คือ เส้นแรงแม่เหล็กจะไม่แพร่กระจายออกไปภายนอก และสนามแม่เหล็กจากภายนอกก็ไม่เข้ามารบกวน สามารถทำให้ตัวเหนี่ยวนำแบบนี้มีความเหนี่ยวนำสูงในขนาดที่สร้างได้เล็กลง นิยมนำไปใช้งานวงจรอิเล็กทรอนิกส์ความถี่สูง ที่ต้องการหาค่าความเหนี่ยวนำสูงและมีสนามแม่เหล็กรบกวนต่ำ

1.5 ตัวเหนี่ยวนำแกนเหล็ก

ตัวเหนี่ยวนำแกนเหล็กแผ่น เป็นตัวเหนี่ยวนำที่แกนหรือฐานรองรับเส้นลวดทำด้วยเหล็กแผ่นบางวางซ้อนกัน เหล็กแผ่นบางแต่ละแผ่นเคลือบฉนวนไว้ เพื่อช่วยลดการสูญเสียเนื่องจากกระแสไหลวนและช่วยทำให้ค่าความเหนี่ยวนำเพิ่มขึ้น การใช้งานนิยมนำไปใช้งานในย่านความถี่ต่ำในย่านความถี่เสียง (AF) มักเรียกว่า AF โช้ค เช่น ใช้เป็นตัวกรองไฟ (Filter) แรงดันไฟสลับเป็นแรงดันไฟตรง เป็นต้น

http://kpp.ac.th/elearning/elearning3/book-04.html

ชนิดของตัวเหนี่ยวนำ

ตัวเหนี่ยวนำที่ผลิตออกมาในปัจจุบันมีหลายแบบหลายขนาด วัสดุที่ใช้ทำแกนที่นิยมก็คือ แกนอากาศ , แกนเหล็ก และแกนเฟอร์ไรท์ เราสามารถแบ่งตัวเหนี่ยวนำได้ 2 ประเภทใหญ่ ๆ คือ ตัวเหนี่ยวนำแบบค่าคงที่ (Fixed Inductors) และตัวเหนี่ยวนำแบบปรับค่าได้ (Variable Inductors)

1. ตัวเหนี่ยวนำแบบค่าคงที่ (Fixed Inductors)
ตัว เหนี่ยวนำแบบค่าคงที่ (Fixed Inductors) คือตัวเหนี่ยวนำที่ไม่สามารถเปลี่ยนแปลงค่าได้ โดยปกติตัวเหนี่ยวนำประเภทนี้ ทำมาจากขดลวดทองแดง แกนที่ใช้พันขดลวดจะมีปลายลวดยื่นออกมาทั้งสองข้าง รูปร่างโดยทั่วไปจะเป็นแกนยาวแบบทรงกระบอก มีชื่อเรียกแตกต่าง กันเช่น โซลินอยด์, เซอร์เฟสเมาส์, โช๊ค, ทอร์รอยด์ และแบบแถบสี ฯลฯ เป็นต้น

http://kpp.ac.th/elearning/elearning3/book-04.html

2. ตัวเหนี่ยวนำแบบปรับค่าได้ (Variable Inductors)

ตัวเหนี่ยวนำแบบปรับค่าได้ (Variable Inductors) นิยมใช้ในเครื่องรับวิทยุ ค่าการเหนี่ยวนำจะเปลี่ยนแปลงไปตามการเคลื่อนที่ของแกนหมุน ที่สามารถปรับสกรูเลื่อนตำแหน่งของขดลวดให้เข้าหรือออก เพื่อเปลี่ยนค่าของความเหนี่ยวนำ ถ้าแกนเคลื่อนที่ออกมานอกสุด ค่าความเหนี่ยวนำจะมีค่าต่ำ แต่ถ้าหมุนสกรูให้แกนเคลื่อนที่เข้าไปในขดลวดมาก จะทำให้ค่าความเหนี่ยวนำมากขึ้นตามไปด้วย ในการปรับควรใช้เครื่องมือที่ทำด้วยพลาสติก หรืออุปกรณ์จำพวกที่ไม่ใช่โลหะ เนื่องจากวัสดุที่ทำมาจากโลหะจะไปรบกวนการเกิดสนามแม่เหล็ก และมีผลต่อค่าความความเหนี่ยวนำได้

http://kpp.ac.th/elearning/elearning3/book-04.html

ปัจจัยที่มีผลต่อค่าความเหนี่ยวนำ
ค่าความเหนี่ยวนำถูกกำหนดโดย 4 ปัจจัย ดังนี้
1. จำนวนรอบของขดลวด
2. พื้นที่ของขดลวด
3. ความยาวของขดลวด
4. วัสดุที่นำมาทำแกนภายในขดลวด

จำนวนรอบของขดลวด
ถ้าตัวเหนี่ยวนำมีจำนวนรอบของขดลวดมากขึ้น ดังแสดงในรูป สนามแม่เหล็กที่เกิดจากการไหลผ่านของกระแสไฟฟ้าในขดลวดก็จะเกิดขึ้นมากด้วย สนามแม่เหล็กปริมาณมากนี้ จะทำให้เกิดแรงดันไฟฟ้าขึ้นในตัวเหนี่ยวนำที่เรียกว่า "Counter EMF หรือ Back EMF" และจากการที่มีเส้นแรงแม่เหล็กจำนวนมากตัดกับขดลวด จึงส่งผลให้ค่าความเหนี่ยวนำมากตามไปด้วย ดังนั้น ค่าความเหนี่ยวนำ (L) จึงเป็นสัดส่วนโดยตรงกับจำนวนรอบของขดลวด (N)

พื้นที่ของขดลวด
ถ้าพื้นที่ของขดลวดเพิ่มขึ้นสำหรับขดลวดที่มีจำนวนรอบใดๆ ดังแสดงในรูป จะทำให้เส้นแรงแม่เหล็กมีจำนวนมากขึ้นด้วย และการมีสนามแม่เหล็กเพิ่มขึ้นจะทำให้ค่าความเหนี่ยวนำเพิ่มขึ้นตาม ดังนั้น ค่าความเหนี่ยวนำ (L) จึงเป็นสัดส่วนโดยตรงกับพื้นที่ของขดลวด (A)

ความยาวของขดลวด
ถ้าทำให้ขดลวดจำนวน 4 รอบ ขยายพื้นที่ออก (นั่นคือความยาวของขดลวดเพิ่มขึ้น) ดังแสดงในรูป ผลรวมของสนามแม่เหล็กที่เกิดขึ้นจากขดลวดแต่ละขดจะมีปริมาณลดลงในทางกลับกันถ้าขดลวดที่มีจำนวนเท่าเดิม
นี้นำมาพันให้อยู่ชิดกันมากขึ้น (ความยาวของขดลวดสั้นลง) สนามแม่เหล็กที่เกิดจากขดลวดในแต่ละขดจะเสริมซึ่งกันและกัน ทำให้เกิดสนามแม่เหล็กที่มีปริมาณมากขึ้น ทำให้ค่าความเหนี่ยวนำมีค่ามากตามไปด้วย ดังนั้น ค่าความเหนี่ยวนำจึงเป็นสัดส่วนผกผันกับความยาวของขดลวด

วัสดุที่นำมาทำแกนภายในขดลวด (u)
ตัวเหนี่ยวนำส่วนมากมีแกนที่ทำจากวัสดุจำพวกนิกเกิล โคบอลต์ เหล็ก เฟอร์ไรต์ หรืออัลลอย ซึ่งแกนเหล่านี้มีคุณสมบัติที่จะช่วยรวมหรือเพิ่มความเข้มของสนามแม่เหล็ก ดังนั้น ค่าความซาบซึมได้ (Permeability) จึงเป็นอีกปัจจัยหนึ่งที่มีผลต่อค่าความเหนี่ยวนำ โดยถ้าค่าความซาบซึมได้ของวัสดุที่ใช้ทำแกนมีค่ามาก ก็จะทำให้ค่าความเหนี่ยวนำมีค่ามากตามไปด้วย ดังแสดงในตารางแสดงตัวอย่างของวัสดุหลายชนิดที่นำมาใช้ทำแกน

สูตรการคำนวณหาค่าความเหนี่ยวนำ

จากปัจจัยทั้ง 4 ประการที่มีผลต่อค่าความเหนี่ยวนำ ดังนั้นจึงสามารถนำมาเขียนเป็นสูตรคำนวณหาค่าความเหนี่ยวนำได้ดังนี้

โดยที่ L = ค่าความเหนี่ยวนำ มีหน่วยเป็น เฮนรี่ (H)
N = จำนวนของขดลวด
A = พื้นที่ของขดลวด มีหน่วยเป็น ตารางเมตร (m2)
u = ค่าความซาบซึมได้ (Permeability)
l = ความยาวของวัสดุที่นำมาทำแกน มีหน่วยเป็น เมตร (m)

การต่อตัวเหนี่ยวนำ

ตัวเหนี่ยวนำเป็นอุปกรณ์ที่ต้านการเปลี่ยนแปลงของกระแสไฟฟ้าในวงจร การต่อตัวเหนี่ยวนำจะมีรูปแบบการต่อเช่นเดียวกับการต่อตัวต้านทาน นั่นคือ ต่อแบบอนุกรมหรืออันดับ และต่อแบบขนาน กรณีนำตัวเหนี่ยวนำจำนวน 2 ตัว หรือมากกว่ามาต่อกันแบบอนุกรมจะเป็นการเพิ่มความยาวให้กับขดลวด และทำให้ค่าความเหนี่ยวนำรวมเพิ่มขึ้น และเมื่อทำการต่อตัวเหนี่ยวนำแบบขนาน การหาค่าความเหนี่ยวนำรวมจะใช้วิธีคำนวณเช่นเดียวกับวิธีของตัวต้านทาน โดยที่ค่าความเหนี่ยวนำรวมที่ได้ จะมีค่าน้อยกว่าค่าความเหนี่ยวนำของตัวเหนี่ยวนำที่มีค่าน้อยที่สุดในวงจร

การต่อตัวเหนี่ยวนำแบบอนุกรมหรืออันดับ
เมื่อตัวเหนี่ยวนำหลายๆ ตัวมาต่อกันแบบอนุกรม ค่าความเหนี่ยวนำรวมจะคำนวณได้จากการนำค่าความเหนี่ยวนำของตัวเหนี่ยวนำทุกตัวมารวมกัน

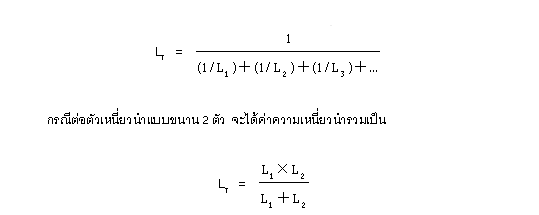

การต่อตัวเหนี่ยวนำแบบขนาน
การคำนวณหาค่าความเหนี่ยวนำรวม เมื่อนำตัวเหนี่ยวนำมากกว่า 2 ตัว ต่อกันแบบขนาน

การตรวจสอบตัวเหนี่ยวนำ

การตรวจสอบตัวเหนี่ยวนำว่ามีสภาพดีหรือชำรุด สามารถตรวจสอบได้โดยใช้มัลติมิเตอร์ตั้งย่านวัดโอห์ม แล้วใช้สายวัดต่อกับขาของตัวเหนี่ยวนำทั้งสองด้าน ผลที่เกิดขึ้นมี 3 กรณีคือ

1. กรณีที่เข็มของมิเตอร์ไม่ขึ้นหรืออยู่ในตำแหน่งของอินฟินิตี้ แสดงว่าตัวเหนี่ยวนำขาด
